Процесс укладки скользящей опалубки

(В Юго-Восточной Азии)

Технические характеристики:

*: По желанию базовая ширина мощения может составлять 2500 мм или 3500 мм, а ширина мощения может быть увеличена на 250 мм или 300 мм.

Он изготавливается по индивидуальному заказу заказчика в соответствии с фактическими требованиями строительства.

**:опция 1 -- QSB6.7-C220-30, Cummins, 163 кВт/2200 об/мин;

вариант2--TAD850VE, Volvo160 кВт/2200 об/мин.

***:опция -QSB6.7-C260-30, Cummins, 194 кВт/2200 об/мин

Вся информация и характеристики верны на момент печати и могут быть изменены без предварительного уведомления.

Функции

一,Эксплуатационные характеристики:

АХТ4000/6000Бетоноукладочные машины /8500/7500S оснащены полным гидравлическим приводом, централизованным компьютерным управлением с функциями мониторинга и самодиагностики в реальном времени, а также системами автоматического выравнивания и отслеживания.

● ОБЗОР

Эта инновационная, современная и практичная машина высокого стандарта является ключевым профессиональным оборудованием для строительства бетонных дорог и площадей, а также покрытий аэропортов.

● ВЫСОКОЭЛАСТИЧНОЕ БЕТОННОЕ ПОКРЫТИЕ С СКОЛЬЗЯЩЕЙ ФОРМОЙ

Бетоноукладчики со скользящими формами способны точно укладывать стандартные бетонные покрытия шириной от 3,0 м до 8,5 м и толщиной до 450 мм.

●МЕХАНИЗМ УПЛОТНЕНИЯ БЕТОНА

Укладчик оснащен гидравлическим приводом вибратора. Одновременное выполнение операций по распределению, сгребанию, вибрированию, трамбовке и выдавливанию при укладке опорного слоя и бетонного дорожного покрытия.

●ЭФФЕКТИВНАЯ СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ

Настройки режима ECO автоматически регулируют мощность двигателя на основе текущих требований к производительности, чтобы обеспечить экономичный расход дизельного топлива и низкий уровень шума. Передовая высокопроизводительная технология двигателя (выходная мощность до 210 кВт/290 л.с.) соответствует стандартам выбросов EC Stage IIIA.

●ИДЕАЛЬНАЯ ЭРГОНОМИКА И УПРАВЛЕНИЕ

Эргономичная платформа оператора с удобной концепцией управления и отличным обзором облегчает работу оператора. Полностью гидравлический независимый привод, дисплей микрокомпьютера и функция самодиагностики. Эргономичный дизайн с интеллектуальными элементами управления для комфортной и легкой эксплуатации.

●ПРОЧНАЯ КОНСТРУКЦИЯ МАШИНЫand ПРОЧНАЯ ФОРМА ДЛЯ ТРОТУАРНОЙ ПЛИТКИ

Прочная конструкция машины гарантирует постоянную, высокопроизводительную укладку бетона и точные результаты укладки даже в сложных условиях на площадке. Укладчик совместим с метрическими формами для мощения серии 8,5 м. Серия от 3,0 м до 8,5 м стандартно поставляется с износостойкой подошвой и может быть оснащена дополнительным профилем короны.

●ВЫСОКОТОЧНАЯ СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ И ПРИВОДА

Системы автоматического выравнивания и отслеживания для обеспечения ровности, прямолинейности и плавности дорожного покрытия на поворотах. Интеллектуальная система управления и система рулевого управления с противоскольжением обеспечивают чрезвычайно плавную работу и точную прямолинейность бетонного покрытия.

●ПОЛНОСТЬЮ МОДУЛЬНАЯ КОНСТРУКЦИЯ МАШИНЫ

Полностью модульная конструкция машины обеспечивает гибкость для модификации и модернизации новых опций в соответствии с требованиями пользователя. Компактные размеры и минимальные требования к модернизации гарантируют, что асфальтоукладчик легко загружается и экономичен в транспортировке. В зависимости от конфигурации, вставной стержень для шкантов или качающаяся балка и суперзаглаживатель могут оставаться установленными на машине во время транспортировки.

Особенности (9)

Двигатель

Двигатель Volvo/Cummins с водяным охлаждением, мощный, с высоким крутящим моментом, низким расходом топлива, выбросы в соответствии с европейскими экологическими нормами.

Вибрационное устройство Сверхвысокая частота, сильная вибрация, высокая плотность укладки верхнего слоя

Система автоматического выравнивания Системы автоматического выравнивания и отслеживания обеспечивают ровность поверхности укладки и прямолинейность дороги.

Скребковая пластина

Два гидравлических цилиндра для контроля количества бетона, поступающего в формовочный шаблон, который может подниматься и опускаться полностью или подниматься и опускаться независимо слева или справа.

Система перемещения

Две гусеничные тележки с гидравлическим приводом и микрокомпьютерное управление обеспечивают заданную постоянную скорость, правильное прямолинейное движение и плавное прохождение поворотов.

ИдеальныйЭргономичныйДизайн и Операция Концепция

Эргономичная платформа оператора с удобной концепцией управления и отличным обзором облегчает работу оператора.

.

Централизованная смазка

Централизованная система смазки автоматически заполняет высокотемпературные и силовые компоненты, эффективно продлевая срок службы и значительно повышая надежность трамбовки и подачи.

СТАНДАРТНОЕ ИЛИ ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ

1. Гидравлические вибраторы

В стандартную комплектацию асфальтоукладчика входят 14 гидравлических соединений для питания гидравлических вибраторов (опционально доступно 9 или 24).

2. Отдельные вставки боковых планок

Устройства для установки боковых стяжек, установленные с обеих сторон, автоматически вставляют стяжки для укладки прилегающих дорожных покрытий.

3. Устройство для вставки продольных стяжек (только для AHT8500/SF7500S)

Продольные стяжки вставляются автоматически, чтобы предотвратить раздвижение плит в продольных стыках.

4, Дополнительный СУПЕР ГЛАДКИЙ

Супергладилка из высококачественного материала обеспечивает идеальное качество поверхности

5. Дополнительный вставной механизм осциллирующего луча (только для AHT7500S)

Мощная качающаяся балка с эксцентриковым приводом и функцией автоматического подъема при остановке машины способна устранить любые неровности на поверхности бетонного покрытия.

6. Дополнительный DBI-вставитель (только для AHT7500S)

Расширенный механизм установки дюбелей (DBI), установленный на раме машины (только для AHT7500S), имеет дополнительную функцию автоматической установки, которая позволяет вставлять дюбель в точное положение.

ПРЕИМУЩЕСТВА БЕТОНОУКЛАДЧИКОВ СЕРИИ AHT4000/6000/8500/7500S

1. Управление двигателем в экономичном режиме с оптимизацией производительности

Режим ECO может автоматически адаптировать мощность двигателя в соответствии с требованиями к производительности, гарантируя оптимальную эффективность двигателя, экономичный расход дизельного топлива и низкий уровень шума.

2. Мощный двигатель

Мощный двигатель обеспечивает эффективную укладку бетона в любое время с оптимальным диапазоном мощности и крутящего момента.

3. Стандартизированная концепция эксплуатации, эргономически оптимизированная, четко организованная панель управления

Панель управления с современным экраном и понятными, нейтральными по языку символами облегчает эффективную работу на месте. Стандартизированная, понятная концепция работы, используемая в различных моделях, обеспечивает лучшие синергетические эффекты.

4. Легкий доступ к точкам обслуживания и осмотра сводит к минимуму потребность в обслуживании.

5. Высококачественная система управления машиной с использованием фирменного программного обеспечения ZJAR PAVING повышает как безопасность эксплуатации, так и спектр применения бетоноукладчика со скользящими формами.

6. СИСТЕМА ДИАГНОСТИКИ ОБСЛУЖИВАНИЯWIDIAG

Система диагностики ZJAR PAVER со стандартизированным интерфейсом позволяет техническим специалистам быстро устранять неисправности прямо на месте.

7. Система контроля поперечного уклона

Инновационная технология электронного управления поперечным уклоном, разработанная компанией ARAN, значительно сокращает время реакции машины, что обеспечивает желаемый эффект укладки.

8. Регулировка скорости (ходьба машины и регулировка скорости)

Компьютерная регулировка скорости каждой отдельной гусеничной единицы позволяет с точностью соблюдать технические характеристики даже при укладке дорожного покрытия на поворотах.

9. Быстрая трансформация во время транспортировки и простота транспортировки

Минимальные усилия, необходимые для переоборудования асфальтоукладчика во время транспортировки, снижают эксплуатационные расходы. Маневренность и компактные размеры машины облегчают транспортировку.

Сцены применения:

Строительство площадей и аэропортов

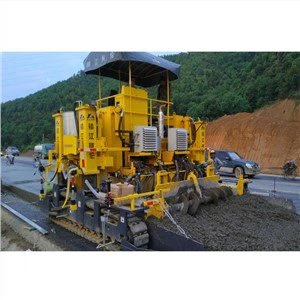

Строительство дорог и туннелей

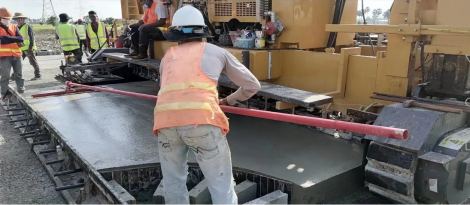

Формованное дорожное покрытие с ровной поверхностью и хорошей плотностью

Одношаговая формовка с хорошими и аккуратными углами и краями

Точная работа автоматической системы нивелирования обеспечивает высокую ровность поверхности дорожного покрытия.

Во многих регионах Юго-Восточной Азии внутри бетонного покрытия требуется размещать стальные сетки.

А в некоторых проектах требуется установка продольных стяжек в бетонные формы, которые также можно предварительно установить вручную.

Применение механизма для автоматической вставки тяг

WработаPпринцип:

Бетономешалки выливают бетонную смесь перед распределителем; Укладчик движется вперед с определенной скоростью; Рабочий механизм начинает работать. Винтовой распределитель разделяет накопленный бетон в левом и правом направлениях и равномерно распределяет его перед скребком. Временная скребковая пластина с гидравлической регулировкой высоты соскребает цементобетон до необходимой толщины предварительной укладки. Вставной вибрационный стержень с преобразователем частоты вибрирует с определенной частотой, чтобы вытеснить воздух, который смешивается с бетоном во время смешивания, а затем устранить поры.

Строительство городских дорог в Юго-Восточной Азии, где заасфальтировано соответственно половина дорожного покрытия

В Камбодже

Автомагистраль 1 класса в Пуэрто-Принцессе, Филиппины

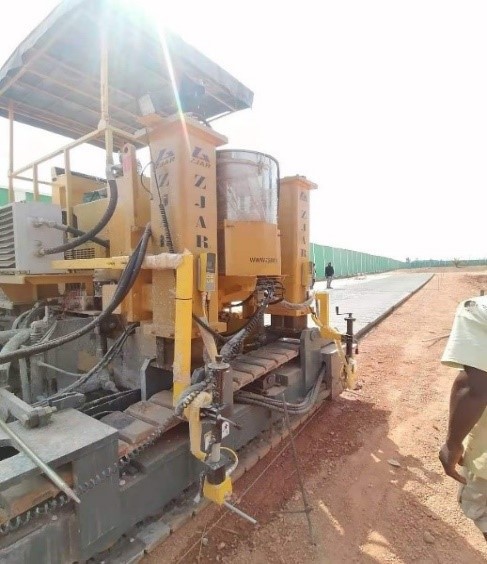

Строительные сцены в Африке: Нигерия, Мадагаскар, Сенегал и Маврикий

Скоординированная укладка, высокая эффективность работы

Чтобы избежать препятствий, для завершения укладки нового покрытия потребуется несколько простых бетонных опалубок.

Два варианта погрузки для морской перевозки:

Нет необходимости снимать крупные детали; вся машина поставляется в контейнере Flat Rack; при транспортировке на строительную площадку ее можно эксплуатировать после установки небольшого количества дополнительных принадлежностей, как показано на рисунке выше.

Разберите гусеничный ход на отдельные мелкие части и поместите их в контейнер. После доставки на место работы требуется провести большую работу по сборке, прежде чем можно будет приступить к строительству.

Загрузка для наземной перевозки:

Погрузка товара для наземной транспортировки: Поднимите асфальтоукладчик на платформу прицепа.

Заведите асфальтоукладчик на прицеп-платформу с помощью специальной опорной рамы, установленной сбоку.

Автомобильные перевозки на большие расстояния на платформенных прицепах

Сертификация ISO Сертификация CE

Послепродажное обслуживание:

Благодаря сотрудничеству, интеграции и реорганизации компания ARAN всесторонне повышает свою техническую мощь и формирует новый механизм скачкообразного развития.

ARAN будет соответствовать корпоративной концепции «Создание ценности для пользователей» и усилит основную конкурентоспособность для достижения нового скачка Zhenjiang Aran Machinery Co., LTD.

Обязательства по послепродажному обслуживанию продукции

Производитель гарантирует качество оборудования (за исключением регулярного потребления, деталей двигателя и расходных материалов) в течение 12 месяцев после оплаты. В течение гарантийного срока продавец полностью гарантирует работу оборудования. В течение гарантийного срока, если в процессе эксплуатации оборудования возникнут какие-либо неисправности или повреждения, продавец должен отправить пользователю те же запасные части воздушным транспортом за свой счет.

После продажи бетоноукладчика по запросу конечного пользователя на объект бесплатно будут направлены профессиональные сервисные инженеры из отечественных или зарубежных мобильных сервисных станций для установки, ввода в эксплуатацию и технического обучения в течение 15 дней. Расходы на авиаперелет туда и обратно до места работы и местные транспортные расходы для профессионального сервисного персонала несет пользователь. Кроме того, если проект покупателя требует дополнительных технических услуг после завершения ввода в эксплуатацию и технического обучения, продавец организует для своего сервисного инженера продление срока пребывания или посещение объекта.

Компания продолжит оптимизировать продукцию и предоставлять гарантию обслуживания. После получения уведомления о требовании обслуживания от покупателя мы предоставим письменный ответ в течение 24 часов, предложим соответствующий метод обработки и доставим детали по воздуху или экспресс-почтой на место пользователя в кратчайшие сроки, чтобы наши зарубежные пользователи могли пользоваться пожизненным техническим обслуживанием и поставкой запасных частей.

Обеспечение качества производственного процесса и производства

Придерживаясь принципа «Все для пользователей», компания предоставляет услуги по настройке оборудования в соответствии с потребностями пользователей. Основываясь на передовых зарубежных технологиях в сочетании с реальными отечественными условиями дорожного строительства, Zhenjiang Aran постоянно совершенствует и совершенствует дизайн своей продукции и разрабатывает серию групп продукции для асфальтобетона и смесительного оборудования. Между тем, компания также овладела навыками разработки новых видов дорожно-строительной продукции. Благодаря своим ведущим технологиям, инновационному духу, надежному качеству и гарантии обслуживания Zhenjiang Aran теперь продает свою продукцию по всему миру. В Китае, Африке, Восточной Европе, Индии, Латинской Америке, на Ближнем Востоке, в России и Юго-Восточной Азии Zhenjiang Aran помогает строить прекрасное будущее для мира.
